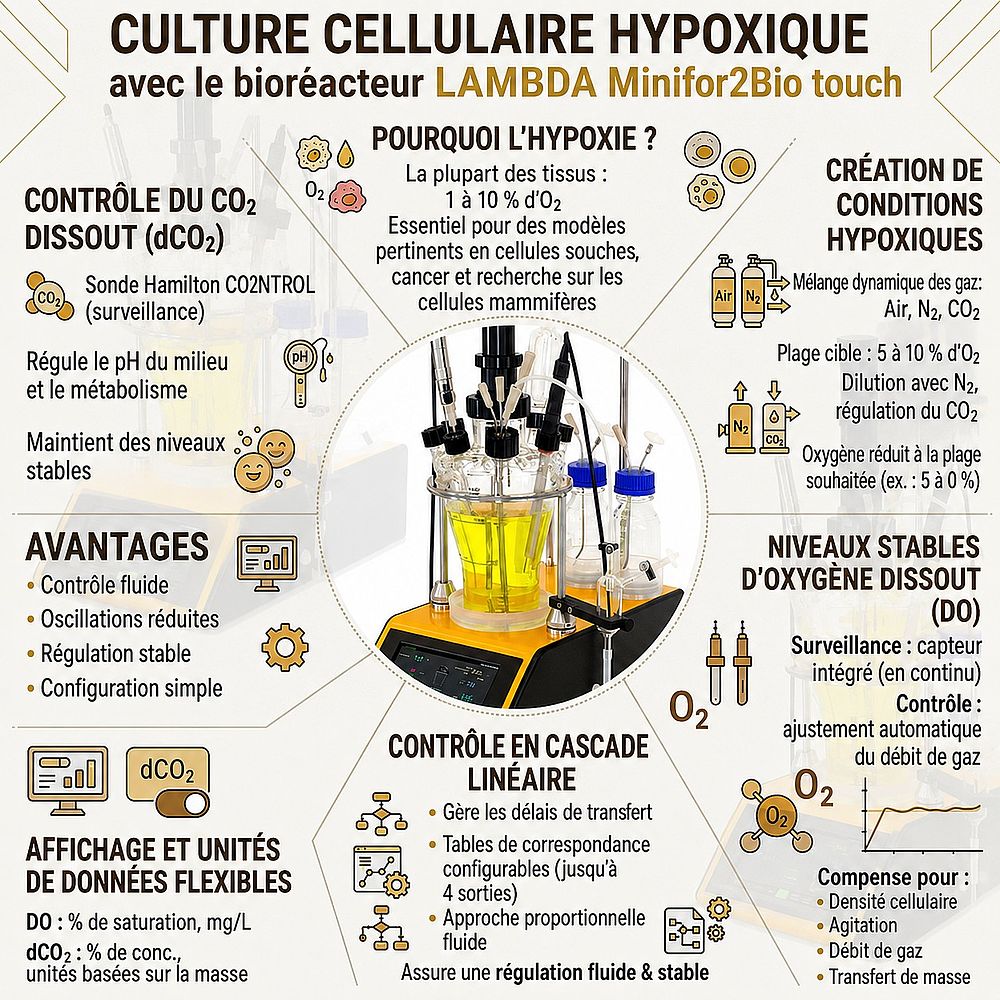

Culture cellulaire hypoxique avec le bioréacteur LAMBDA Minifor2Bio touch

De nombreuses cellules se développent dans des conditions d'oxygénation bien inférieures à celles de l'air ambiant. Alors que les incubateurs fonctionnent à environ 21 % d'O₂, la plupart des tissus sont exposés à une concentration d'O₂ de 1 à 10 %, ce qui rend les conditions hypoxiques essentielles pour obtenir des résultats pertinents dans la recherche sur les cellules souches, le cancer et les cellules de mammifères.

Le bioréacteur tactile LAMBDA Minifor2Bio permet une culture hypoxique stable grâce à un mélange de gaz contrôlé, une surveillance de l'oxygène dissous et un contrôle en cascade, tout en prenant en charge la régulation du CO₂ dissous.

Le bioréacteur tactile LAMBDA Minifor2Bio permet aux chercheurs de générer des environnements à oxygène contrôlés en ajustant la composition du mélange gazeux d'entrée.

Configuration typique du gaz

Un dispositif typique pour la culture hypoxique peut comprendre :

• Un régulateur de débit d'air massique intégréhttps://www.lambda-instruments.com/lambda-massflow-touch/

• Un contrôleur d'azote externe pour la dilution de l'oxygène

• Un contrôleur de CO₂ optionnel pour la régulation du dioxyde de carbone

En ajustant le rapport air/azote, on peut réduire la concentration d'oxygène à l'intérieur du réacteur à la valeur souhaitée. Pour de nombreuses applications, cette concentration se situe généralement entre 5 % et 10 % , bien que d'autres niveaux puissent être maintenus en fonction des besoins expérimentaux.

Comme la composition gazeuse peut être contrôlée dynamiquement, les niveaux d'oxygène restent stables même lorsque la consommation d'oxygène cellulaire varie au cours de la culture.

Maintien de niveaux stables d'oxygène dissous

Au cours de la croissance cellulaire, la demande en oxygène évolue souvent au fur et à mesure du développement de la culture. Si l'apport en oxygène reste constant, les concentrations d'oxygène dissous peuvent diminuer à mesure que la densité cellulaire augmente.

Le bioréacteur LAMBDA Minifor2Bio touch mesure en continu l'oxygène dissous grâce à un capteur intégré. Lorsque le niveau d'oxygène varie, le système de contrôle ajuste automatiquement les débits de gaz afin de maintenir les conditions cibles.

Facteurs affectant le transfert d'oxygène

Plusieurs paramètres influencent le transfert d'oxygène dans un bioréacteur :

• Densité cellulaire et activité métabolique

• Vitesse d'agitation et efficacité de mélange

• Débit de gaz et formation de bulles

• propriétés de transfert de masse gaz-liquide

Le système de contrôle compense ces facteurs en temps réel, contribuant ainsi à maintenir des niveaux d'oxygène constants tout au long du processus de culture.

Contrôle du CO₂ dissous en culture cellulaire

Dans de nombreux systèmes de culture cellulaire, le dioxyde de carbone joue un rôle important dans le maintien de la stabilité de la culture. Le CO₂ dissous peut influencer le pH du milieu, le métabolisme cellulaire et les performances globales de la culture .

Le bioréacteur tactile LAMBDA Minifor2Bio permet de surveiller le CO₂ dissous grâce à des capteurs tels que la sonde Hamilton CO2NTROL . La concentration de CO₂ mesurée peut ensuite servir de signal de commande pour réguler le débit de CO₂ gazeux.

Cette approche permet aux chercheurs de maintenir des niveaux stables de CO₂ dissous tout en contrôlant simultanément la concentration d'oxygène au sein de la culture.

Comprendre le contrôle en cascade dans le bioréacteur LAMBDA Minifor2Bio touch

Le contrôle précis des gaz dans un bioréacteur n'est pas toujours simple. Les transferts de gaz entre la phase gazeuse et le milieu de culture liquide induisent des délais, ce qui peut rendre difficile l'ajustement des stratégies de contrôle classiques.

Le bioréacteur tactile LAMBDA Minifor2Bio utilise un concept de contrôle en cascade conçu pour relever ces défis.

Comment fonctionne le contrôle en cascade

En régulation en cascade, un paramètre mesuré est utilisé pour réguler une autre variable de processus.

Par exemple:

• La mesure du CO₂ dissous permet de réguler le débit de CO₂ gazeux entrant dans le réacteur.

L'utilisateur définit une table de correspondance qui associe le paramètre mesuré (source) à un ou plusieurs paramètres de contrôle. Jusqu'à quatre sorties de contrôle peuvent être affectées à une seule mesure.

En termes simples , le système traduit une variable mesurée (par exemple le CO2 dissous) directement en une réponse contrôlée (par exemple le débit de gaz), en utilisant une relation prédéfinie plutôt qu'une correction réactive.

Le système ajuste ensuite dynamiquement les sorties de commande en fonction de cette correspondance.

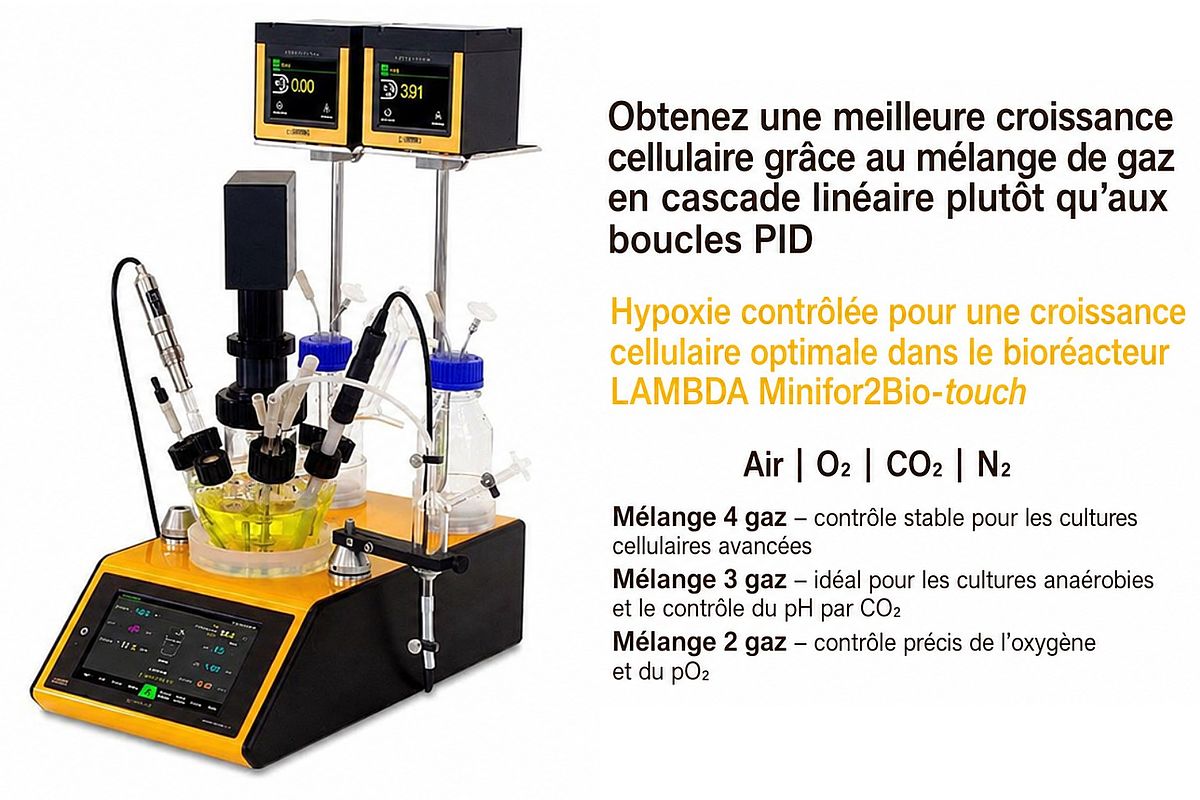

Contrôle linéaire pour une régulation stable du gaz

Dans les systèmes gaz-liquide présentant des délais inhérents, la régulation PID conventionnelle peut être difficile à régler et peut conduire à un comportement oscillatoire.

Au lieu de s'appuyer sur des boucles de contrôle PID traditionnelles, le bioréacteur tactile LAMBDA Minifor2Bio utilise une approche de contrôle proportionnel linéaire .

Les utilisateurs définissent plusieurs points de référence dans le tableau de correspondance, et le contrôleur effectue une interpolation linéaire entre ces points pour déterminer la réponse de contrôle correcte.

Au lieu d'une correction réactive, le système suit une courbe de réponse prédéfinie , assurant des ajustements progressifs et prévisibles.

Avantages de la commande en cascade linéaire

Cette approche présente plusieurs avantages pratiques :

• Comportement de contrôle fluide

• Réduction des oscillations des niveaux de gaz dissous

• Régulation stable dans les systèmes gaz-liquide

• Configuration simple pour les chercheurs

Étant donné que les processus de transfert de gaz réagissent souvent lentement, des ajustements proportionnels progressifs peuvent fournir des résultats plus stables que des stratégies de contrôle correctif agressives.

Exemple : Flux de CO₂ dans une culture à petite échelle

Considérons un réacteur avec un volume de travail de 300 mL .

Si le taux d'aération est de 0,1 VVM , le débit total de gaz entrant dans le réacteur est d'environ 30 mL par minute .

Si le mélange gazeux d'entrée contient 5 % de CO₂ , le débit théorique de CO₂ serait d'environ 1,5 mL par minute .

Cependant, la concentration réelle de CO₂ dissous à l'intérieur de la culture dépend de plusieurs facteurs supplémentaires, notamment la vitesse d'agitation, l'efficacité du transfert de gaz et la production de CO₂ métabolique cellulaire.

Ceci illustre pourquoi les compositions gazeuses fixes sont souvent insuffisantes dans les systèmes biologiques dynamiques.

Avec le contrôle en cascade activé, le bioréacteur tactile LAMBDA Minifor2Bio ajuste automatiquement les débits de CO₂ pour maintenir le niveau de CO₂ dissous souhaité au lieu de fonctionner à un débit constant.

Affichage flexible des données et unités de mesure

L'interface du réacteur permet d'afficher les mesures des capteurs dans différentes unités en fonction des exigences expérimentales.

Options d'affichage de l'oxygène dissous

Les mesures d'oxygène dissous peuvent être affichées comme suit :

• Pourcentage de saturation

• mg/L

Unités de mesure du CO₂ dissous

Les valeurs de CO₂ dissous peuvent être affichées dans différents formats, tels que :

• Pourcentage de concentration

• Unités basées sur la masse

Cette flexibilité permet aux chercheurs d'interpréter les données de processus en utilisant les unités les plus appropriées à leurs applications.

Une plateforme pratique pour la recherche sur la culture cellulaire hypoxique

La culture cellulaire en hypoxie revêt une importance croissante dans de nombreux domaines de la biotechnologie et des sciences de la vie. Reproduire des niveaux d'oxygène physiologiques permet aux chercheurs de mieux comprendre le comportement des cellules dans leur environnement naturel.

Grâce à un contrôle flexible des gaz, une régulation en cascade stable et une intégration précise des capteurs , le bioréacteur tactile LAMBDA Minifor2Bio offre une plateforme fiable pour la culture de cellules dans des conditions hypoxiques contrôlées tout en maintenant une régulation précise des gaz dissous.

Que ce soit pour la recherche sur les cellules souches, les études sur le cancer ou la culture avancée de cellules de mammifères, des conditions hypoxiques stables sont essentielles pour obtenir des résultats reproductibles.

Le Minifor2Bio offre une solution pratique et fiable pour un contrôle précis des gaz dissous dans les bioprocédés à petite échelle.
