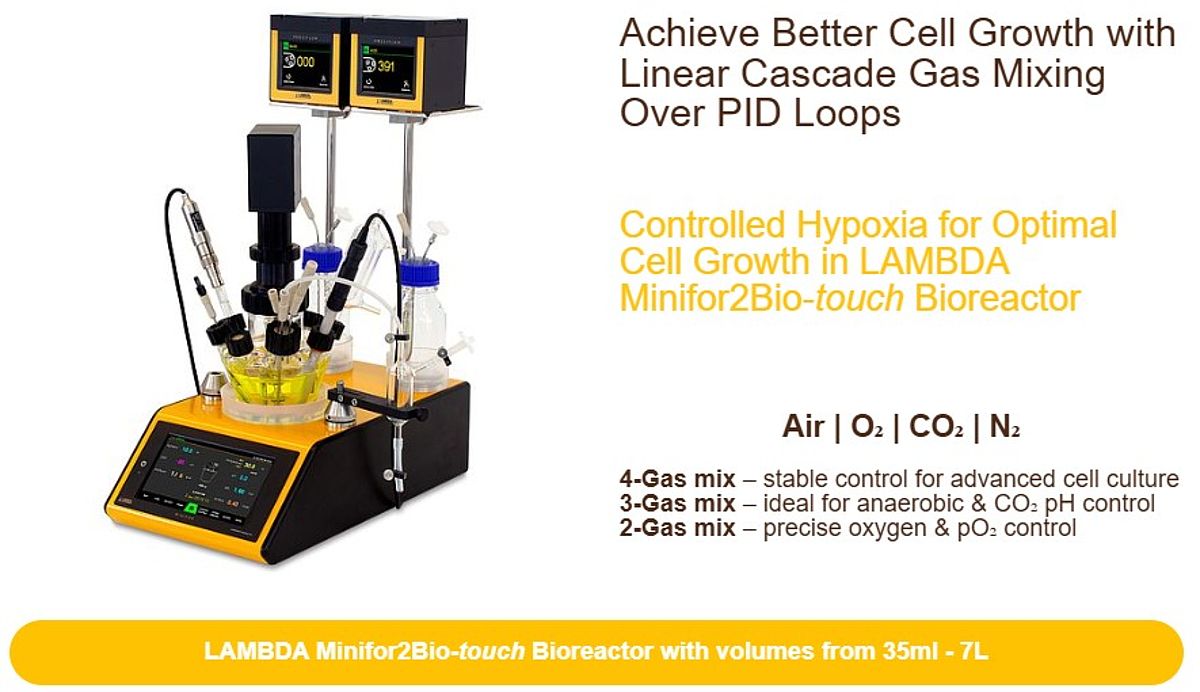

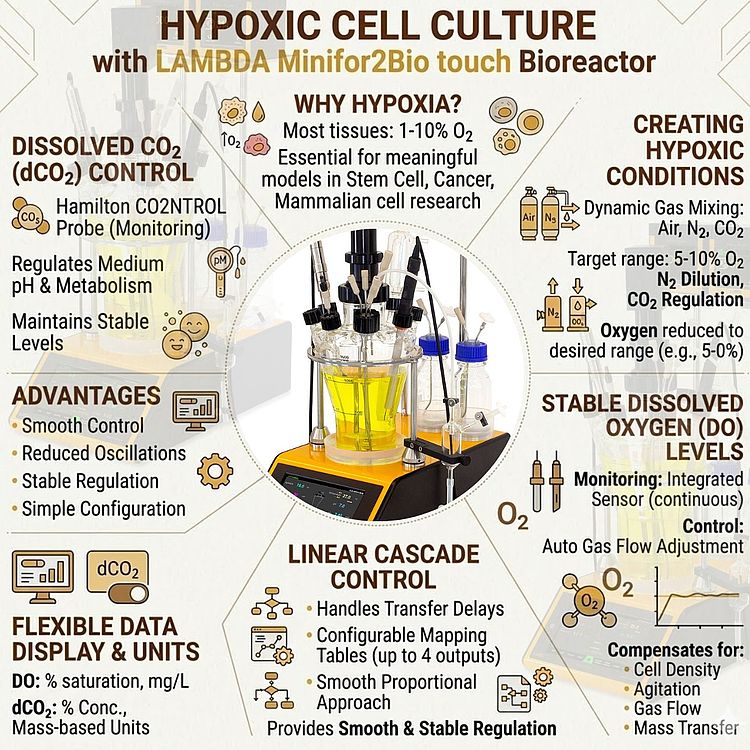

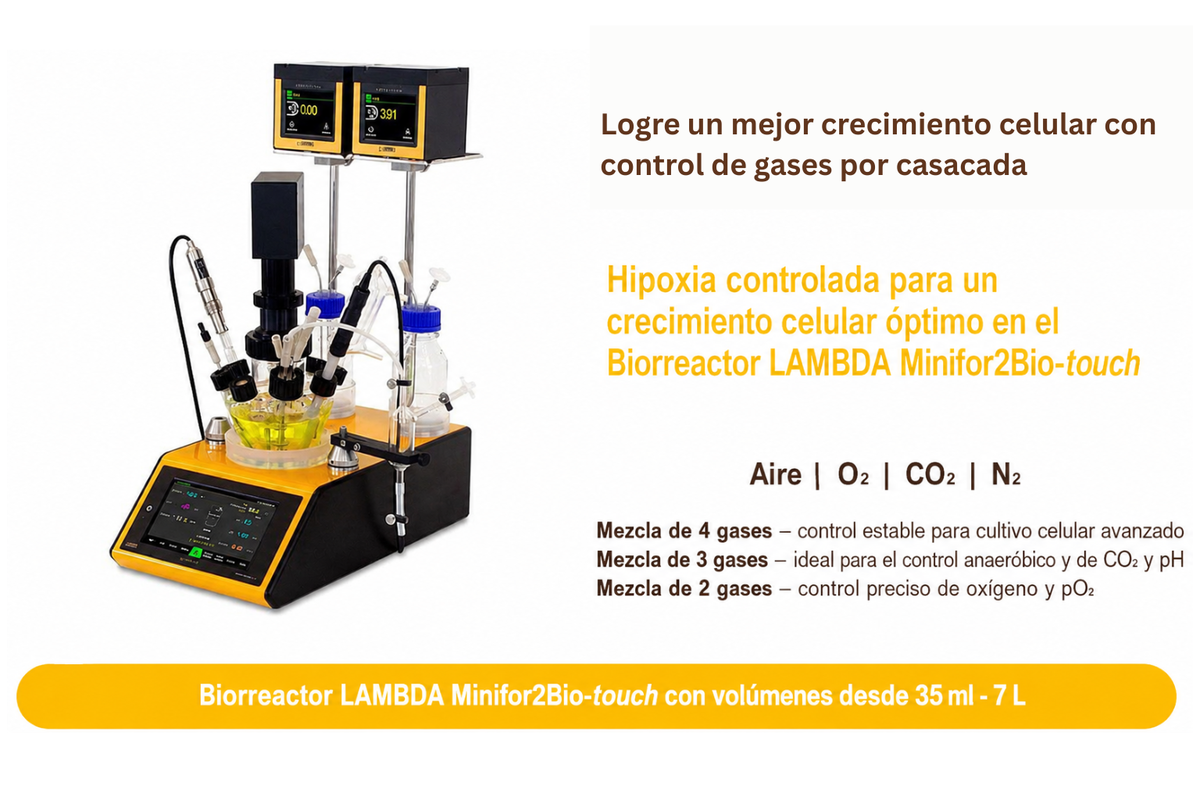

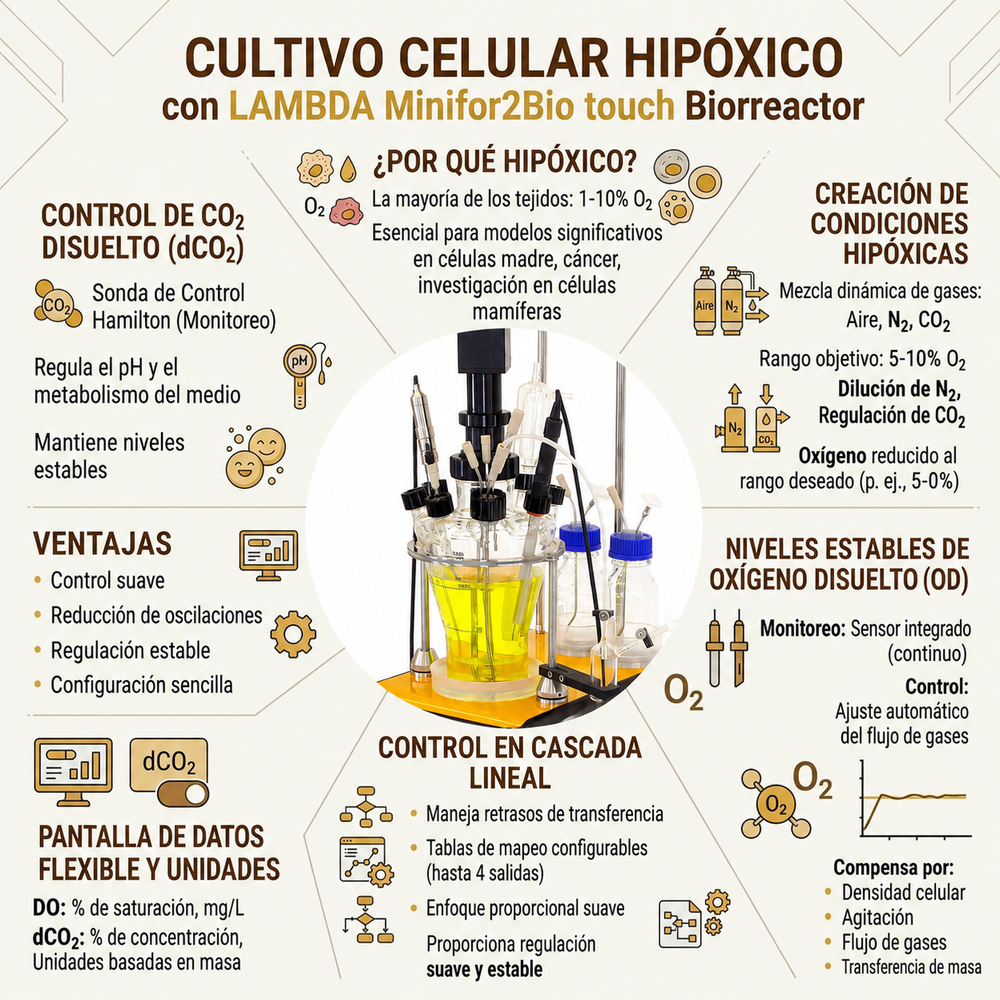

Cultivo celular hipóxico con el biorreactor LAMBDA Minifor2Bio touch
Muchas células crecen a niveles de oxígeno muy inferiores a los del aire atmosférico. Mientras que los incubadores operan a ~21% de O₂, la mayoría de los tejidos experimentan entre 1–10% de O₂, lo que hace que las condiciones hipóxicas sean esenciales para obtener resultados relevantes en investigación con células madre, cáncer y cultivos celulares de mamíferos.
El biorreactor LAMBDA Minifor2Bio touch permite un cultivo hipóxico estable mediante mezcla controlada de gases, monitorización de oxígeno disuelto y control en cascada, además de admitir la regulación del CO₂ disuelto.
El biorreactor y fermentador de laboratorio LAMBDA Minifor2Bio touch permite a los investigadores generar entornos de oxígeno controlados ajustando la composición de la mezcla de gases de entrada.
Configuración Típica de Gases
Una configuración típica para cultivo hipóxico puede incluir:
- Un controlador externo de nitrógeno para dilución de oxígeno
- Un controlador opcional de CO₂ para regulación del dióxido de carbono
Al ajustar la proporción de aire y nitrógeno, los niveles de oxígeno dentro del reactor pueden reducirse al rango deseado. En muchas aplicaciones, esto puede situarse entre 5% y 10% de oxígeno, aunque también pueden mantenerse otros niveles según los requisitos experimentales.
Gracias al control dinámico de la composición de gases, los niveles de oxígeno permanecen estables incluso cuando el consumo celular cambia durante el cultivo.
Mantenimiento de niveles estables de oxígeno disuelto
Durante el crecimiento celular, la demanda de oxígeno suele cambiar a medida que se desarrolla el cultivo. Si el suministro de oxígeno permanece constante, los niveles de oxígeno disuelto pueden disminuir a medida que aumenta la densidad celular.
El biorreactor LAMBDA Minifor2Bio touch mide continuamente el oxígeno disuelto mediante un sensor integrado. Cuando los niveles comienzan a cambiar, el sistema de control ajusta automáticamente los flujos de gas para mantener las condiciones objetivo.
Factores que afectan la transferencia de oxígeno
Diversos parámetros influyen en la transferencia de oxígeno en un biorreactor:
- Densidad celular y actividad metabólica
- Velocidad de agitación y eficiencia de mezcla
- Caudal de gas y formación de burbujas
- Propiedades de transferencia de masa gas–líquido
El sistema de control compensa estos factores en tiempo real, ayudando a mantener niveles de oxígeno consistentes durante todo el proceso.
Control de CO₂ disuelto en cultivo celular
En muchos sistemas de cultivo celular, el dióxido de carbono desempeña un papel importante en la estabilidad del cultivo. El CO₂ disuelto puede influir en el pH del medio, el metabolismo celular y el rendimiento global.
El biorreactor LAMBDA Minifor2Bio touch permite monitorizar el CO₂ disuelto utilizando sensores como la sonda Hamilton CO2NTROL. La concentración medida de CO₂ puede emplearse como señal de control para regular el flujo de gas CO₂.
Este enfoque permite mantener niveles estables de CO₂ disuelto al mismo tiempo que se controla la concentración de oxígeno en el cultivo.
Comprensión del control en cascada en el biorreactor LAMBDA Minifor2Bio touch
El control preciso de gases en un biorreactor no siempre es sencillo. La transferencia de gas entre la fase gaseosa y el medio líquido introduce retardos que dificultan el ajuste de estrategias de control convencionales.
El biorreactor de laboratorio LAMBDA Minifor2Bio utiliza un concepto de control en cascada diseñado para gestionar estos desafíos.
Cómo funciona el control en cascada?
En el control en cascada, un parámetro medido se utiliza para regular otra variable del proceso.
Por ejemplo:
- Una medición de CO₂ disuelto puede regular el flujo de gas CO₂ que entra en el reactor
Los usuarios definen una tabla de correspondencia que vincula el parámetro medido (fuente) con uno o varios parámetros de control. Se pueden asignar hasta cuatro salidas de control a una sola medición.
En términos simples, el sistema traduce una variable medida (por ejemplo, CO₂ disuelto) directamente en una respuesta controlada (por ejemplo, flujo de gas), utilizando una relación predefinida en lugar de una corrección reactiva.
El sistema ajusta entonces las salidas de control de forma dinámica en función de esta correspondencia.
Control lineal para una regulación estable de gases
En sistemas gas–líquido con retardos inherentes, el control PID convencional puede ser difícil de ajustar y puede provocar oscilaciones.
En lugar de depender de bucles PID tradicionales, el biorreactor LAMBDA Minifor2Bio touch utiliza un enfoque de control proporcional lineal.
Los usuarios definen varios puntos de referencia en la tabla de correspondencia, y el controlador realiza una interpolación lineal entre estos puntos para determinar la respuesta de control adecuada.
En lugar de correcciones reactivas, el sistema sigue una curva de respuesta predefinida, garantizando ajustes graduales y predecibles.
Ventajas del control en cascada lineal
Este enfoque ofrece varios beneficios prácticos:
- Comportamiento de control suave
- Reducción de oscilaciones en gases disueltos
- Regulación estable en sistemas gas–líquido
- Configuración sencilla para los investigadores
Dado que los procesos de transferencia de gas suelen responder lentamente, los ajustes proporcionales graduales pueden proporcionar resultados más estables que estrategias de control correctivas agresivas.
Ejemplo: flujo de CO₂ en un cultivo a pequeña escala
Considere un reactor con un volumen de trabajo de 300 mL.
Si la tasa de aireación es de 0.1 VVM, el flujo total de gas que entra en el reactor es aproximadamente 30 mL por minuto.
Si la mezcla de gas de entrada contiene 5% de CO₂, el flujo teórico de CO₂ sería aproximadamente 1,5 mL por minuto.
Sin embargo, la concentración real de CO₂ disuelto en el cultivo depende de varios factores adicionales, como la velocidad de agitación, la eficiencia de transferencia de gas y la producción metabólica de CO₂ por las células.
Esto ilustra por qué las composiciones de gas fijas suelen ser insuficientes en sistemas biológicos dinámicos.
Con el control en cascada activado, el biorreactor de laboratorio LAMBDA MInifir2Bio touch ajusta automáticamente los caudales de CO₂ para mantener el nivel deseado de CO₂ disuelto, en lugar de operar a un caudal constante.
Visualización flexible de datos y selección de unidades de medida
La interfaz del reactor permite mostrar las mediciones de los sensores en diferentes unidades según los requisitos experimentales.
Opciones de visualización de oxígeno disuelto:
- Porcentaje de saturación
- mg/L
Unidades de medición de CO₂ disuelto:
- Porcentaje de concentración
- Unidades basadas en masa
Esta flexibilidad permite a los investigadores interpretar los datos del proceso en las unidades más adecuadas para sus aplicaciones.
Una plataforma práctica para la investigación en cultivo celular hipóxico
El cultivo celular hipóxico es cada vez más importante en múltiples áreas de la biotecnología y las ciencias de la vida. Reproducir niveles fisiológicos de oxígeno ayuda a comprender mejor el comportamiento celular en entornos naturales.
Con control flexible de gases, regulación estable en cascada e integración precisa de sensores, el biorreactor LAMBDA Minifor2Bio touch ofrece una plataforma fiable para cultivar células en condiciones hipóxicas controladas, manteniendo una regulación precisa de los gases disueltos.
Ya sea para investigación con células madre, estudios oncológicos o cultivos avanzados de células de mamíferos, las condiciones hipóxicas estables son esenciales para obtener resultados reproducibles.
El Minifor2Bio proporciona una solución práctica y fiable para el control preciso de gases disueltos en bioprocesos a pequeña escala.
